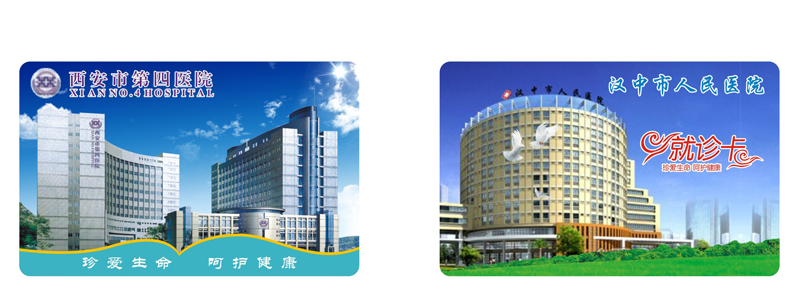

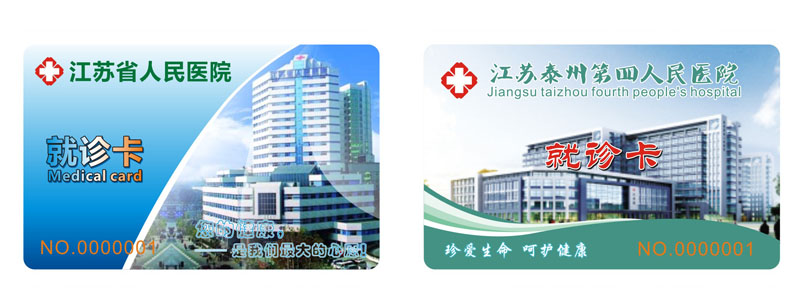

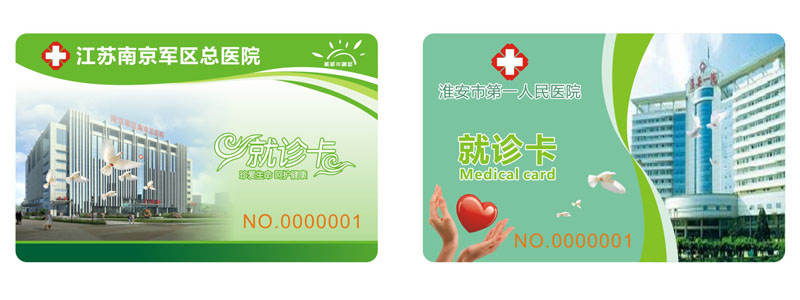

M1医院就诊卡简介

     M1医院就诊卡是非接触式芯片卡，具有存储、加密等功能，通过频率传输数据，刷卡快，工作效率高。使用起来简单、高效、安全性好，并且稳定可靠。

     现在随着技术的不断提高，医院就诊卡功能不断的发展，因此现在很多医院开始选用 M1卡作为医院就诊卡来用，也就是最常用的感应式IC卡。感应式IC卡作为医院就诊卡，不仅可以实现多种功能，而且安全性、稳定性也高，不容易被复制，使用起来会更加的方便。

一、M1医院就诊卡相关技术资料：

●容量为8K位EEPROM

● 分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位　　

●每个扇区有独立的一组密码及访问控制（每个扇区可单独进行加密，可以实现16个应用）

●每张卡有唯一序列号，为32位

●具有防冲突机制，支持多卡操作

●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路

●数据保存期为10年，可改写10万次，读无限次

●工作温度：-20℃~50℃(湿度为90%)

●工作频率：13.56MHZ

●通信速率：106 KBPS

●读写距离：10 cm以内（与读写器有关）

 二、M1医院就诊卡工作原理

　　卡片的电气部分只由一个天线和ASIC组成。

　　天线：卡片的天线是只有几组绕线的线圈，很适于封装到IS0卡片中。

　　ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个控制单元和一个8K位EEPROM组成。

　　工作原理：读写器向就诊卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。
